Warna Demarkasi dan Peruntukannya

Assalamu’alaikum sobat…

Berikut saya share mengenai Warna Demarkasi dan Peruntukannya

Demarkasi adalah tanda batas berupa warna untuk membedakan suatu area kerja seperti area bekerja, penyimpanan barang, tempat peralatan keselamatan, peralatan listrik dll. Demarkasi bertujuan untuk membatasi suatu area kerja dengan memberikan informasi mengenai fungsi dari area tersebut.

Dibawah ini tabel mengenai kode warna yang mengacu pada Australian Standard (AS2700) dan peruntukannya. Warna demarkasi tersebut umumnya sudah banyak digunakan di area workshop dan warehouse di suatu perusahaan.

No
Warna
AS2700 Australian Standard
Keterangan
1
Hijau
Jade (G21)
Semua gang, jalan dan daerah aman
2
Merah
Signal Red (R13)
Semua daerah pada lantai di depan peralatan kebakaran dan diselingi warna putih pada bagian belakang.
3
Coklat keemasan
Golden Tan (X53)
Semua daerah penumpukan dan penyimpanan
4
Abu-abu
Light Grey (N35)
Semua rumahan mesin dan motor listrik dan Bagian luar dari pelindung mesin
5
Orange
X15
Bagian berputar dalam pelindung mesin serta bagian dalam dari pelindung
6
Kuning
Sun Flower (Y15)
Semua susuran, Overhead / jib crane
7
Abu-abu gelap
N54
Semua lantai daerah kerja
8
Kuning emas
Y14
Posisi semua tempat sampah di lantai
9
Clean Coffee Cream
Coffee (X52)
Semua struktur baja dicat
10
Coklat
X64
Semua atap dicat
11
Putih
N14
Batas demarkasi
12
Hitam
N51
Diselingi warna kuning untuk beda tinggi

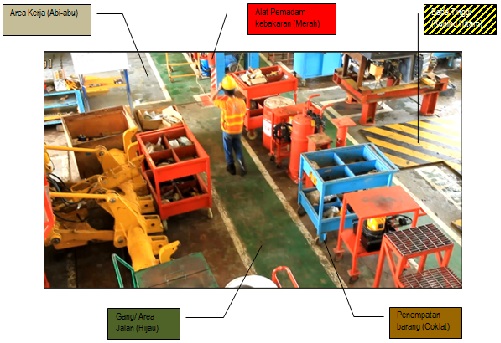

Berikut gambar di bawah ini merupakan aplikasi dari warna demarkasi pada tabel di atas.

Di bawah ini contoh aplikasinya.

Beberapa ketentuan demarkasi yang perlu diketahui.

  1. Semua garis pembatas untuk daerah yang didemarkasi pada lantai harus ditandai dengan garis putih yang lebarnya minimal 50 mm.
  2. Semua gang, jalan dan daerah aman harus ditandai dengan warna hijau di lantai (atau bisa merupakan garis dengan lebar 50 mm) dengan batas tepi berwarna putih.
  3. Semua daerah pada lantai di depan peralatan kebakaran harus bebas dari barang, ditandai dengan warna merah di lantai (atau bisa merupakan garis dengan lebar 50 mm) dengan batas tepi berwarna putih.
  4. Semua daerah penumpukan dan penyimpanan harus ditandai dengan warna coklat keemasan  di lantai (atau bisa merupakan garis dengan lebar 50 mm) dengan batas tepi berwarna putih.
  5. Semua rumahan mesin dan motor listrik harus ditandai warna abu-abu. Semua mesin di daerah tersebut harus mempunyai warna sama.
  6. Bagian luar dari pelindung mesin harus ditandai dengan warna abu-abu (sama seperti mesin).
  7. Bagian berputar dalam pelindung mesin serta bagian dalam dari pelindung harus dicat warna oranye (termasuk semua roda berputar, wheel drum, dan batang penggerak yang tidak tertutup dengan pelindung mesin yang efektif).
  8. Semua alat pemadam kebakaran (alarm kebakaran, kantong pasir dan selang) harus dicat merah.
  9. Posisi semua peralatan pemadam (APAR dan selang) harus ditandai dengan marka merah berselang putih didinding bagian belakang peralatan tersebut. Semua garis di dalam pola selang-seling tersebut harus selebar 50 mm).
  10. Semua susuran harus dicat warna kuning.
  11. Semua susuran tangga harus mempunyai pegangan warna kuning dan tiap tiang susur berwarna hitam.
  12. Semua lantai daerah kerja harus dicat abu-abu gelap admiralty (bisa juga garis selebar 50 mm) dengan batas tepi warna putih.
  13. Tempat sampah memiliki cat sebagai berikut : Tempat sampah organik berwarna hijau; Tempat sampah anorganik berwarna merah; Tempat sampah yang mengandung B3 berwarna hitam.
  14. Posisi semua tempat sampah di lantai harus ditandai dengan kuning emas dan batas pinggir putih dengan lebar 50 mm.
  15. Semua daerah dimana terdapat akses terbatas atau izin terbatas atau dimana terdapat bahaya tersandung (termasuk perubahan ketinggian lantai dan ujung tangga) harus dicat kuning berselang hitam.
  16. Cladding workshop memiliki warna sebagai berikut: Semua struktur baja dicat dengan warna clean coffee cream; Semua atap dicat dengan warna coklat; Overhead / jib crane dicat dengan warna yellow.

(sumber: Panduan Pengelolaan K3LH Workshop AI oleh Ashari Sapta Adhi)

Sedikit berbeda dengan standar yang dikeluarkan oleh SNI 6350:2016 tentang Demarkasi di Area Pertambangan mengenai kode warna dan peruntukannya.
No
Warna
Keterangan
1
Kuning terang
Area lorong dan jalan pintas
2
Putih strip Hijau
Tempat penyimpanan peralatan K3
3
Merah tua
Daerah bebas rintangan tempat penyimpanan peralatan pemadam kebakaran dan area panel listrik
4
Abu-abu
Daerah penyimpanan barang
5
Biru muda
Daerah tempat kerja
6
Kuning strip Hitam
Lantai kerja berbeda elevasi/ketinggian dan lantai bertangga



Contoh aplikasinya.
Demikian semoga bermanfaat.
